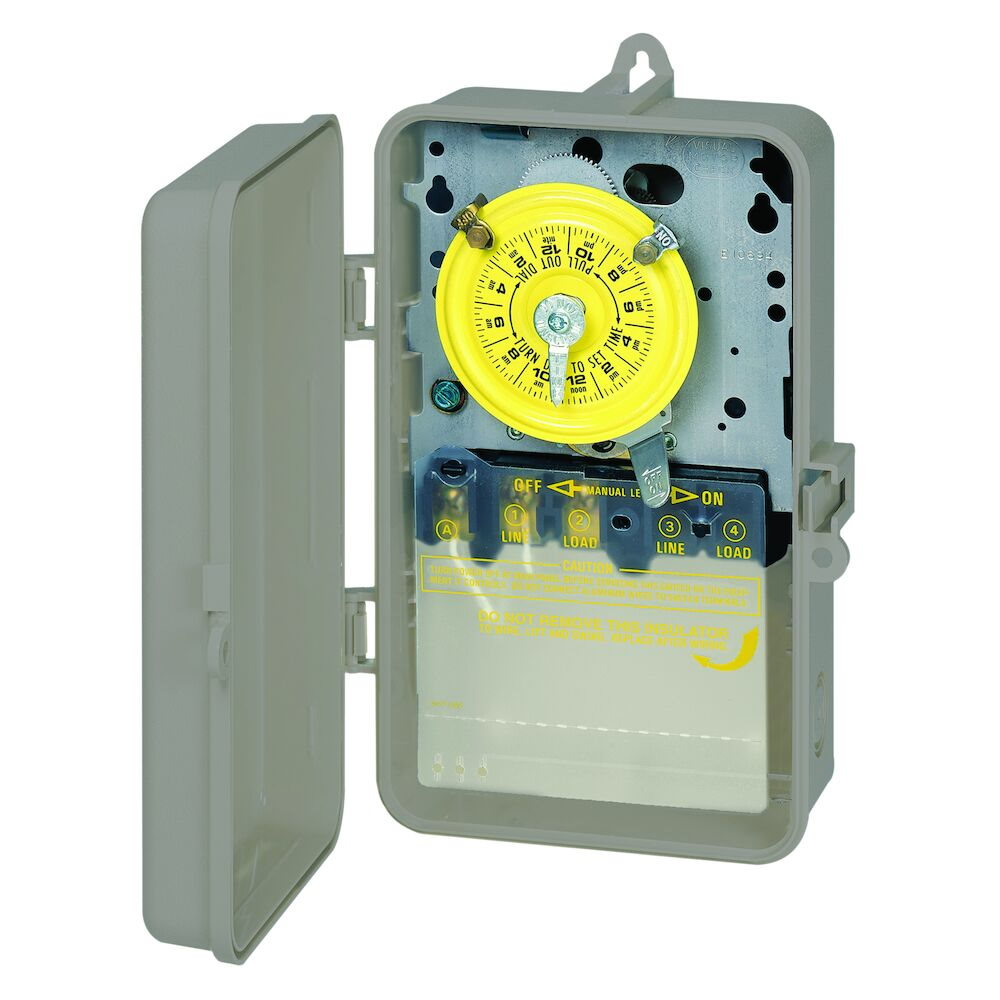

Intermatic T101P Interruptor de tiempo mecánico de 24 horas, 120 VAC, 60 Hz, SPST, caja de plástico para interior/exterior, intervalo de 1 hora
El interruptor horario mecánico de la serie T100 ha demostrado que puede resistir la prueba del tiempo. Estos interruptores horarios confiables pueden manejar cargas eléctricas de hasta 40 A por polo y permiten hasta 12 operaciones de encendido/apagado por día. Un interruptor de anulación manual proporciona mayor comodidad.
Características:
- Control directo las 24 horas de la mayoría de las cargas.
- Hasta 12 operaciones de encendido/apagado cada día con tiempos mínimos de encendido/apagado de una hora
- Accionamiento manual
- Incluye un disparador de ENCENDIDO y otro de APAGADO
Aplicaciones:
-
Control de iluminación interior
-
Control de iluminación exterior
-
Temporización/Programación ON/OFF
Especificaciones:
Rango(s) de voltaje de entrada | 120 VCA, 60 Hz | Operaciones máximas de encendido/apagado | 12 |
Número de circuitos | 1 | Modo de operación | 24 horas |
Resistador | 40 A, 120 VCA, 60 Hz, 40 A, 208 VCA, 60 Hz, 40 A, 240 VCA, 60 Hz | Tipo de interruptor | SPST |
Balasto electrónico | 16 A, 120 VCA | Tipo de gabinete | Plástico tipo 3R interior/exterior |
Tiempos mínimos de encendido/apagado | 1 hora | Consumo máximo de energía (W) | 3W |
Opción de cableado | Terminales | Rangos de clasificaciones de carga resistiva | 40 A, 120-240 VCA, 60 Hz |
Período de garantía | 1 año limitado | Compatibilidades de aplicaciones | OCULTADO, LED |
Rangos de clasificación de carga de balasto electrónico | 16 A, 120 VCA | Tiene anulación manual | Sí |
Inductivo | 40 A, 120 VCA, 60 Hz, 40 A, 208 VCA, 60 Hz, 40 A, 240 VCA, 60 Hz | Rangos de clasificación de carga inductiva | 40 A, 120-240 VCA, 60 Hz |
Dimensiones de los orificios ciegos | (1) combinación 1/2" - 3/4" | Dimensiones de la parte inferior | (2) combinación 1/2" - 3/4" |
Motor (Trifásico) | 2 HP, 24 FLA a 120 VCA, 60 Hz, 5 HP, 28 FLA a 240 VCA, 60 Hz | Número de excursionistas incluidos | 1 encendido/1 apagado |
Servicio de piloto (NO) | 1000 VA, 120-240 VCA, 60 Hz | Rangos de clasificación de carga de servicio piloto | 1000 VA, 120-240 VCA, 60 Hz |
Clasificación | Propósito general | Rueda de patrón | No incluido |
Tipo de temporizador | Mecánico | Intervalo de tiempo | 1 hora |
Tungsteno (NO) | 40 A, 120 VCA, 60 Hz, 40 A, 208 VCA, 60 Hz, 40 A, 240 VCA, 60 Hz | Rango(s) de tungsteno | 40 A, 120-240 VCA, 60 Hz |
Tamaño máximo del cable | #8 AWG | Tamaño mínimo del cable | #14 AWG |
Temperatura de funcionamiento máxima (°C) | 54 | Temperatura de funcionamiento máxima (°F) | 130 |
Temperatura de funcionamiento mínima (°C) | -40 | Temperatura de funcionamiento mínima (°F) | -40 |
Profundidad del producto (pulg.) | 4 | Profundidad del producto (mm) | 101.6 |
Altura del producto (pulg.) | 10 | Altura del producto (mm) | 254 |
Ancho del producto (pulg.) | 6 1/2 | Ancho del producto (mm) | 165.1 |
Altura de la caja de la unidad (pulg.) | 10.06 | Unidad de longitud de la caja (pulg.) | 6.56 |
Peso unitario de la caja (lb) | 2.245 | Ancho de la caja de la unidad (pulg.) | 4 |
