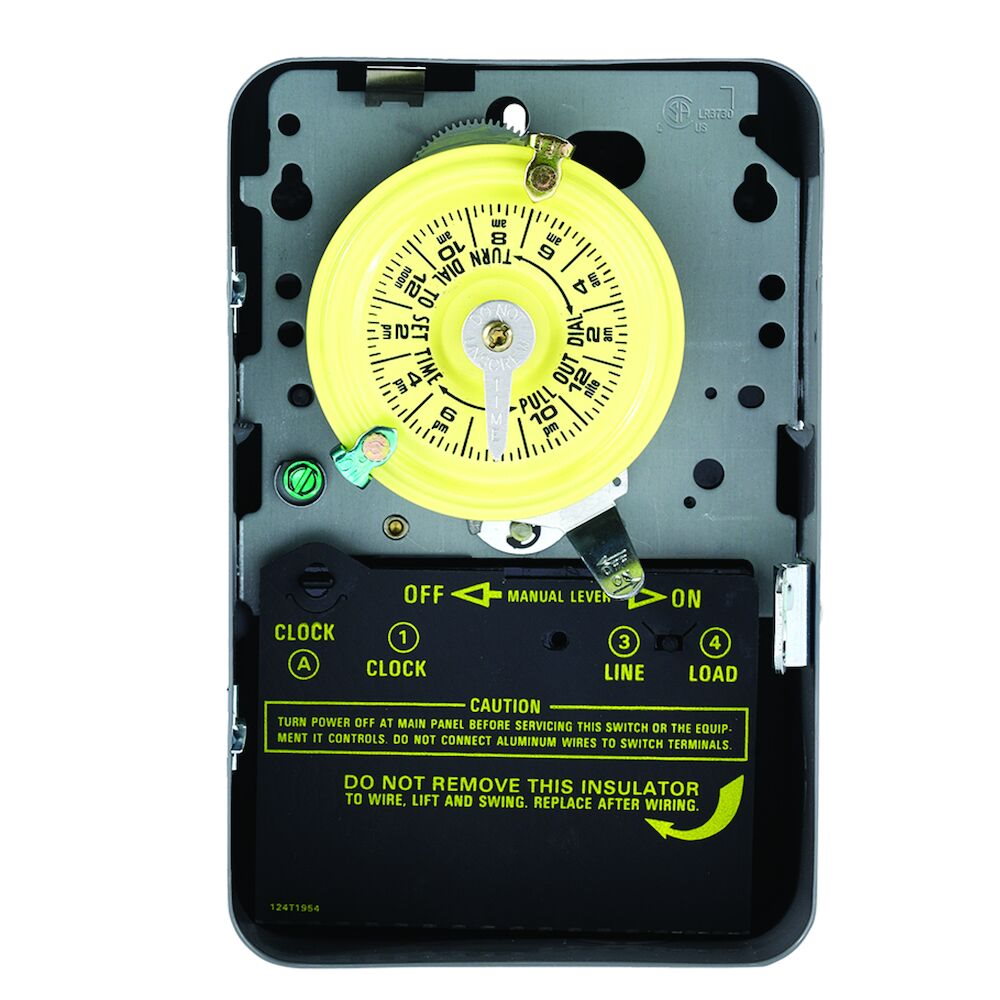

Intermatic T101B Interruptor horario mecánico de 24 horas, 120 VCA, 60 Hz, SPST, caja metálica para interiores, intervalo de 1 hora
El interruptor horario mecánico de la serie T100 ha demostrado que puede resistir la prueba del tiempo. Estos interruptores horarios confiables pueden manejar cargas eléctricas de hasta 40 A por polo y permiten hasta 12 operaciones de encendido/apagado por día. Un interruptor de anulación manual proporciona mayor comodidad.
Características:
- Control directo las 24 horas de la mayoría de las cargas.
- Hasta 12 operaciones de encendido/apagado cada día con tiempos mínimos de encendido/apagado de una hora
- Accionamiento manual
- Incluye un disparador de ENCENDIDO y otro de APAGADO
- Se puede instalar en la mayoría de los gabinetes Intermatic.
Aplicaciones:
-
Control de iluminación interior
-
Temporización/Programación ON/OFF
Especificaciones:
Rango(s) de voltaje de entrada | 120 VCA, 60 Hz | Operaciones máximas de encendido/apagado | 12 |
Número de circuitos | 1 | Modo de operación | 24 horas |
Resistador | 40 A, 120 VCA, 60 Hz, 40 A, 208 VCA, 60 Hz, 40 A, 240 VCA, 60 Hz, 40 A, 277 VCA, 60 Hz, 40 A, 347 VCA, 60 Hz, 40 A, 480 VCA , 60Hz | Tipo de interruptor | SPST |
Balasto electrónico | 16 A, 120 VCA | Tipo de gabinete | Metal interior tipo 1 |
Tiempos mínimos de encendido/apagado | 1 hora | Consumo máximo de energía (W) | 3W |
Opción de cableado | Terminales | Rangos de clasificaciones de carga resistiva | 40 A, 120-480 VCA, 60 Hz |
Período de garantía | 1 año limitado | Compatibilidades de aplicaciones | OCULTADO, LED |
Rangos de clasificación de carga de balasto electrónico | 16 A, 120 VCA | Tiene anulación manual | Sí |
Inductivo | 40 A, 120 VCA, 60 Hz, 40 A, 208 VCA, 60 Hz, 40 A, 240 VCA, 60 Hz, 40 A, 277 VCA, 60 Hz | Rangos de clasificación de carga inductiva | 40 A, 120-277 VCA, 60 Hz |
Dimensiones de los orificios ciegos | (1) combinación 1/2" - 3/4" | Dimensiones de la parte inferior | (2) combinación 1/2" - 3/4" |
Motor (Trifásico) | 2 HP, 24 FLA a 120 VCA, 60 Hz, 5 HP, 28 FLA a 240 VCA, 60 Hz | Número de excursionistas incluidos | 1 encendido/1 apagado |
Servicio de piloto (NO) | 1000 VA, 120 VCA, 60 Hz, 1000 VA, 208 VCA, 60 Hz, 1000 VA, 240 VCA, 60 Hz, 1000 VA, 277 VCA, 60 Hz | Rangos de clasificación de carga de servicio piloto | 1000 VA, 120-277 VCA, 60 Hz |
Rueda de patrón | No incluido | Tungsteno (NO) | 40 A, 120 VCA, 60 Hz, 40 A, 208 VCA, 60 Hz, 40 A, 240 VCA, 60 Hz, 40 A, 277 VCA, 60 Hz |
Rango(s) de tungsteno | 40 A, 120-277 VCA, 60 Hz | Tamaño máximo del cable | #8 AWG |
Tamaño mínimo del cable | #14 AWG | Temperatura de funcionamiento máxima (°C) | 54 |
Temperatura de funcionamiento máxima (°F) | 130 | Temperatura de funcionamiento mínima (°C) | -40 |
Temperatura de funcionamiento mínima (°F) | -40 | Profundidad del producto (pulg.) | 3 7/16 |
Profundidad del producto (mm) | 87,3 | Altura del producto (pulg.) | 7 7/8 |
Altura del producto (mm) | 200 | Ancho del producto (pulg.) | 5 1/8 |
Ancho del producto (mm) | 130.2 | Altura de la caja de la unidad (pulg.) | 8.25 |
Unidad de longitud de la caja (pulg.) | 5.5 | Peso unitario de la caja (lb) | 2.694 |
Ancho de la caja de la unidad (pulg.) | 3.5 |
