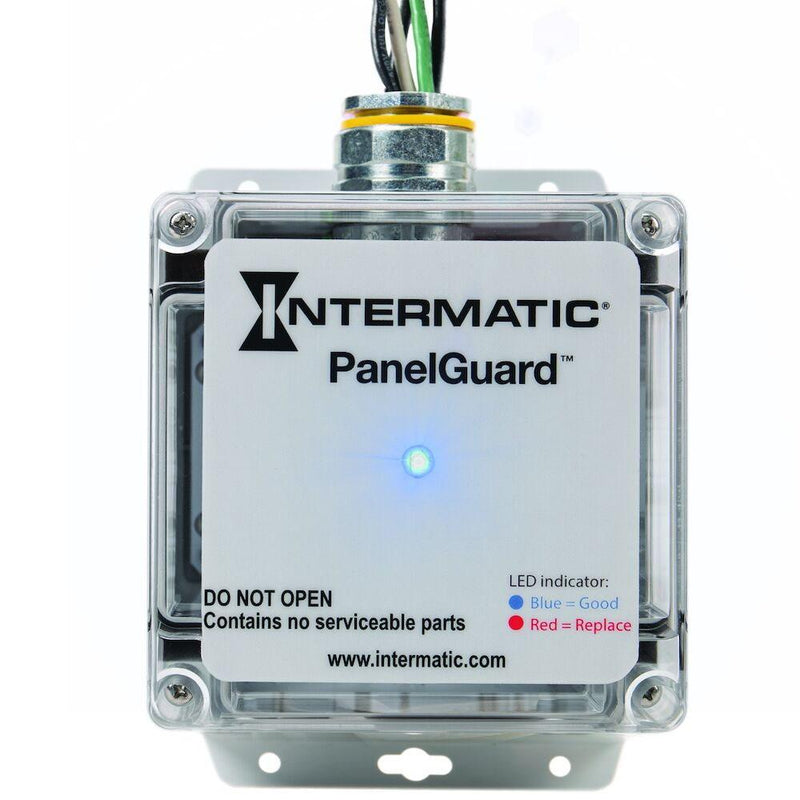

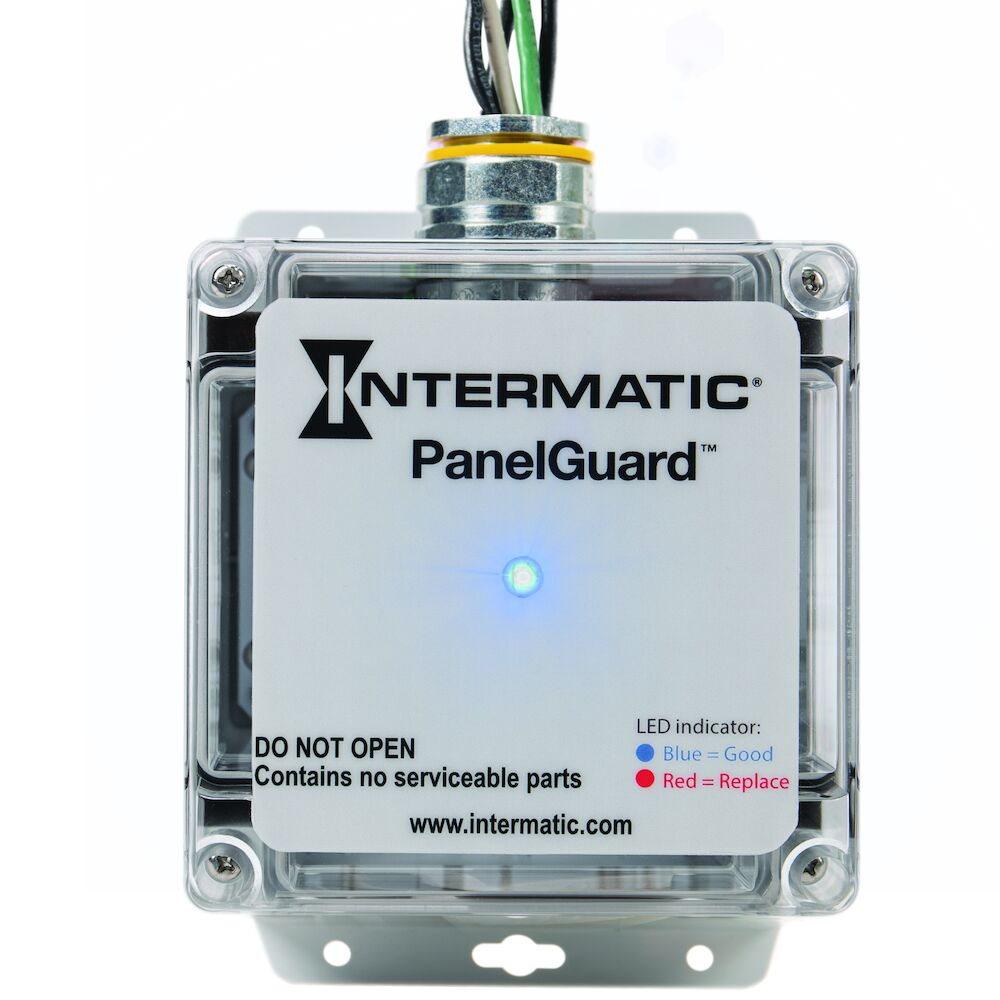

Dispositivo de protección contra sobretensiones Intermatic L5F13D1DG2, 4 modos, 120/240 VAC 3Ph High Leg Delta, tipo 1
Los dispositivos de protección contra sobretensiones PANELGUARD® de Intermatic están diseñados para reaccionar rápidamente y eliminar sobretensiones, proporcionando una protección óptima a los equipos posteriores. La serie PANELGUARD de grado industrial/comercial son dispositivos de protección contra sobretensiones conectados en paralelo diseñados para proteger todo tipo de cargas alimentadas desde desconexiones individuales, subpaneles, paneles de distribución y ubicaciones de entrada de servicio.
Características:
- Protección contra sobretensiones tipo 1
- Alarma audible opcional y contactos de relé secos
- 4 modos de protección
- Gabinete NEMA 4X para instalación interior o exterior
- Tecnología de protección contra sobretensiones TPMOV de desconexión integrada individualmente
- Indicador de estado de protección LED azul e indicador de servicio LED rojo
Aplicaciones:
-
Panel de distribución
-
Entrada de servicio
Especificaciones:
Color | Gris | Modos de protección | 4 |
Tipo de protección contra sobretensiones | 1 | Tipo de gabinete | NEMA tipo 4X |
Tecnología de protección contra sobretensiones | Tecnología de desconexión térmica integrada individualmente TPMOV | Voltaje | Delta de tramo alto trifásico de 120/240 VCA |
Filtrar | Sin filtro | Período de garantía | 5 años limitados |
Tiene alarma audible de contacto remoto LED | Sí | Calificación máxima de sobrecorriente por fase | 50 kA |
Tamaño del conducto | 3/4" | Indicador de diagnóstico | Indicador de alarma audible, indicador de estado de protección LED azul, contactos de relé secos forma C, indicador de servicio LED rojo |
Voltaje máximo de funcionamiento continuo (LG) | 150 | Voltaje máximo de funcionamiento continuo (LL) | 300 |
Tensión máxima de funcionamiento continuo (LN) | 150 | Voltaje máximo de funcionamiento continuo (NG) | 150 |
Voltaje máximo de funcionamiento continuo HG | 300 | Tensión máxima de funcionamiento continuo HL | 300 |
Tensión máxima de funcionamiento continuo HN | 300 | Calificación máxima de sobrecorriente por modo | 50 kA |
Corriente de descarga nominal | 20 kA | Certificación RoHS | Sí |
Clasificación de corriente de cortocircuito | 200 kA | Indicador LED de protección contra sobretensiones | Sí |
Clasificación de protección de voltaje (LG) | 1200 | Clasificación de protección de voltaje (LL) | 1200 |
Clasificación de protección de voltaje (LN) | 700 | Clasificación de protección de voltaje (NG) | 600 |
Clasificación de protección de voltaje HG | 300 | Clasificación de protección de voltaje HL | 1800 |
Clasificación de protección de voltaje HN | 300 | Tamaño máximo del cable | #10 AWG |
Temperatura de funcionamiento máxima (°C) | 80 | Temperatura de funcionamiento máxima (°F) | 176 |
Temperatura de funcionamiento mínima (°C) | -40 | Temperatura de funcionamiento mínima (°F) | -40 |
Profundidad del producto (pulg.) | 3.54 | Profundidad del producto (mm) | 89,92 |
Altura del producto (pulg.) | 6.46 | Altura del producto (mm) | 164.084 |
Ancho del producto (pulg.) | 4.81 | Ancho del producto (mm) | 122.17 |
Altura de la caja de la unidad (pulg.) | 5.375 | Unidad de longitud de la caja (pulg.) | 8.625 |
Peso unitario de la caja (lb) | 0,5 | Ancho de la caja de la unidad (pulg.) | 5.375 |
