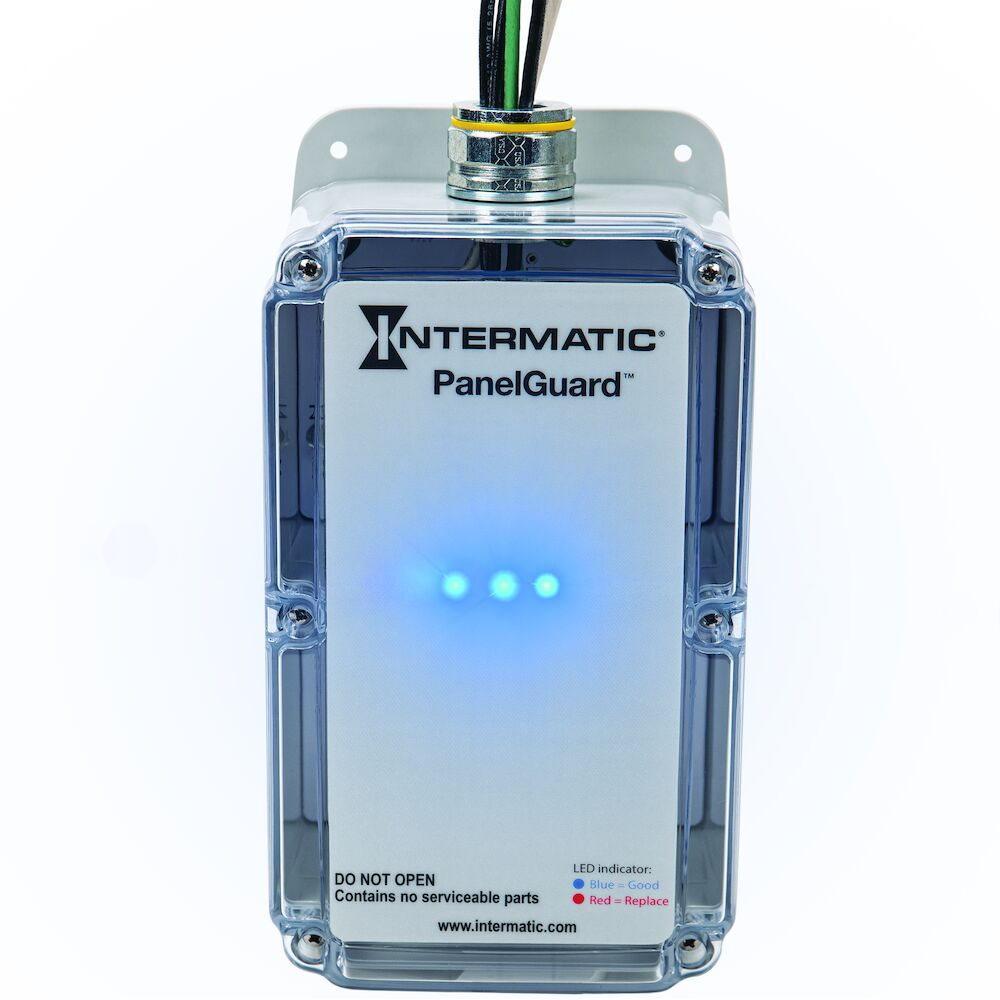

Dispositivo de protección contra sobretensiones Intermatic H10S13Y2DG2, 7 modos, 277/480 VAC 3Ph Y, tipo 1, alarma audible, contacto forma C, clasificación de sobrecorriente 100 kA
Los dispositivos de protección contra sobretensiones PANELGUARD® de Intermatic están diseñados para reaccionar rápidamente y eliminar sobretensiones, proporcionando una protección óptima a los equipos posteriores. La serie PANELGUARD de grado industrial/comercial son dispositivos de protección contra sobretensiones conectados en paralelo diseñados para proteger todo tipo de cargas alimentadas desde desconexiones individuales, subpaneles, paneles de distribución y ubicaciones de entrada de servicio.
Características:
- Protección contra sobretensiones tipo 1
- Alarma audible opcional y contactos de relé secos
- 7 modos de protección
- Gabinete NEMA 4X para instalación interior o exterior
- Tecnología de protección contra sobretensiones TPMOV de desconexión integrada individualmente
- Indicador LED azul de estado por fase, indicador LED rojo de servicio
Aplicaciones:
-
Panel de distribución
-
Entrada de servicio
Especificaciones:
Color | Gris | Modos de protección | 7 |
Tipo de protección contra sobretensiones | 1 | Tipo de gabinete | NEMA tipo 4X |
Tecnología de protección contra sobretensiones | Tecnología de desconexión térmica integrada individualmente TPMOV | Voltaje | Estrella trifásica de 277/480 VCA |
Filtrar | Sin filtro | Período de garantía | Limitada a 10 años |
Tiene alarma audible de contacto remoto LED | Sí | Calificación máxima de sobrecorriente por fase | 100 kA |
Tamaño del conducto | 3/4" | Indicador de diagnóstico | Indicador de alarma audible, indicador de estado LED azul por fase, contactos de relé secos forma C, indicador de servicio LED rojo |
Voltaje máximo de funcionamiento continuo (LG) | 320 | Voltaje máximo de funcionamiento continuo (LL) | 640 |
Tensión máxima de funcionamiento continuo (LN) | 320 | Voltaje máximo de funcionamiento continuo (NG) | 320 |
Calificación máxima de sobrecorriente por modo | 50 kA | Corriente de descarga nominal | 20 kA |
Certificación RoHS | Sí | Clasificación de corriente de cortocircuito | 200 kA |
Indicador LED de protección contra sobretensiones | Sí | Clasificación de protección de voltaje (LG) | 1200 |
Clasificación de protección de voltaje (LL) | 2000 | Clasificación de protección de voltaje (LN) | 1200 |
Clasificación de protección de voltaje (NG) | 1200 | Tamaño máximo del cable | #10 AWG |
Temperatura de funcionamiento máxima (°C) | 80 | Temperatura de funcionamiento máxima (°F) | 176 |
Temperatura de funcionamiento mínima (°C) | -40 | Temperatura de funcionamiento mínima (°F) | -40 |
Profundidad del producto (pulg.) | 3.29 | Profundidad del producto (mm) | 83,57 |
Altura del producto (pulg.) | 10.59 | Altura del producto (mm) | 268,99 |
Ancho del producto (pulg.) | 5.25 | Ancho del producto (mm) | 133,35 |
Altura de la caja de la unidad (pulg.) | 4.375 | Unidad de longitud de la caja (pulg.) | 12.625 |
Peso unitario de la caja (lb) | 0,6 | Ancho de la caja de la unidad (pulg.) | 6.375 |
