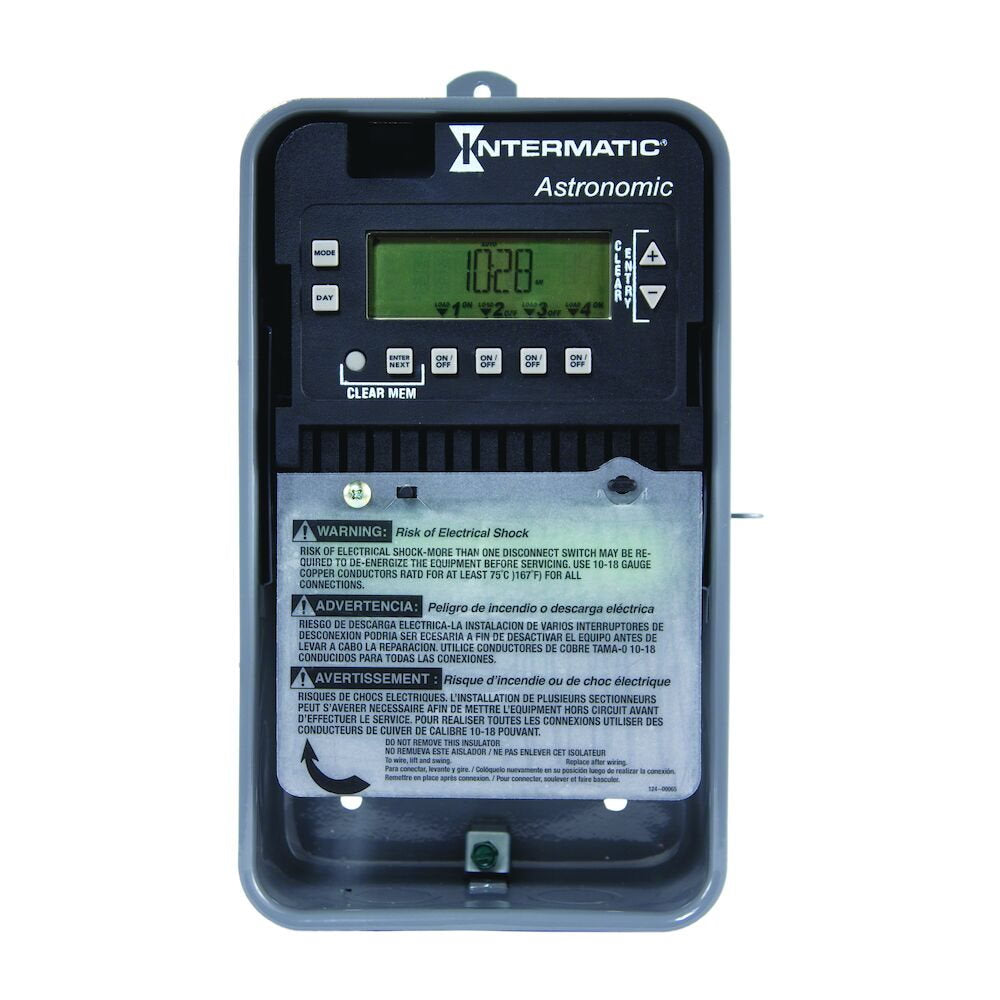

Intermatic ET8415CR Control electrónico astronómico de 4 circuitos de 7 días, 120-277 VCA, 4 SPST, caja metálica para exteriores
El interruptor horario astronómico de 7 días y 4 circuitos ET8415CR presenta programación independiente de 7 días para brindar flexibilidad para aplicaciones donde el cambio de carga difiere cada día de la semana. Este interruptor horario proporciona programación minuto a minuto, 28 ENCENDIDO/28 APAGADO (56 eventos) que se pueden aplicar a cualquier combinación de circuitos y días, respaldo Supercap de 100 horas para pérdida de energía y correcciones automáticas del horario de verano sin necesidad. de interacción del usuario. Este interruptor horario está alojado en un gabinete tipo 3R con cerradura para protegerlo contra vandalismo y manipulación no autorizada.
Características:
- Funcionamiento con voltaje automático de 120 a 277 VCA
- Hasta 56 eventos fijos y 8 eventos astronómicos combinables
- Permite ajustes independientes de anochecer/amanecer para cada circuito.
- Anulación temporal o anulación manual permanente
- Ajuste automático del horario de verano
- Las salidas configurables permiten el control de varios voltajes y aplicaciones.
- El supercondensador de 100 horas elimina la necesidad de baterías
Aplicaciones:
-
Control de iluminación exterior
-
Controles de maquinaria y bombas
-
Temporización/Programación ON/OFF
Especificaciones:
Tipo de copia de seguridad | supercondensador | Rango(s) de voltaje de entrada | 120-277 VCA, 50/60 Hz |
Operaciones máximas de encendido/apagado | 56 | Número de circuitos | 4 |
Modo de operación | 7 días | Tipo de interruptor | 2xDPST, 4xSPST |
Tipo de gabinete | Metal exterior tipo 3R | Tiempos mínimos de encendido/apagado | 1 minuto |
Características de operación | Astronómico | Serie Electrónica | Serie ET8000 |
Tiempos máximos de encendido/apagado | Indefinido | Consumo máximo de energía (W) | 7W |
Tiempo mínimo de pulso | 2 segundos | Operaciones de encendido/apagado | 56 |
Período de garantía | 1 año limitado | Opción de cableado | Terminales |
Tipo de servicio de batería | Reparable en campo | Categoría | Web de Controles Electrónicos Astronómicos |
Ajuste del horario de verano | Automático | Rangos de clasificación de carga inductiva | 30 A, 120/240 VCA |
Rango(s) de balastro magnético | 20 A, 120-277 VCA | Tiempo máximo de pulso | 2 segundos |
Gamas de motores trifásicos | 1 HP, 120 VCA; 2 HP, 240 VCA | Rangos de clasificaciones de carga resistiva | 20 A, 28 VCC; 30 A, 120/240 VCA |
Rango(s) de tungsteno | 5 A, 120-240 VCA | Tipo de selección de voltaje | Voltaje automático |
Tamaño máximo del cable | #8 AWG | Tamaño mínimo del cable | #14 AWG |
Temperatura de funcionamiento máxima (°C) | 40 | Temperatura de funcionamiento máxima (°F) | 104 |
Temperatura de funcionamiento mínima (°C) | -40 | Temperatura de funcionamiento mínima (°F) | -40 |
Profundidad del producto (pulg.) | 3.625 | Profundidad del producto (mm) | 92.1 |
Altura del producto (pulg.) | 10.125 | Altura del producto (mm) | 257,2 |
Ancho del producto (pulg.) | 6.5 | Ancho del producto (mm) | 165.1 |
Altura de la caja de la unidad (pulg.) | 10.06 | Unidad de longitud de la caja (pulg.) | 6.56 |
Peso unitario de la caja (lb) | 3.762 | Ancho de la caja de la unidad (pulg.) | 4 |
